水泵
三、補水泵：
空調補水所用裝置，負責將處理后的軟化水打入系統中。
常用的水泵有臥式離心泵和立式離心泵，它們都可以用在冷凍水系統，冷卻水系統和補水系統中。對于機房面積大的地方可以用臥式離心泵，對于機房面積較小的地方可以考慮使用立式離心泵。

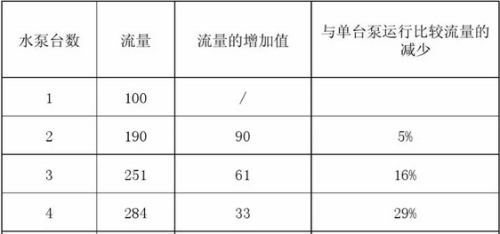

　　四、水泵并聯運行情況：

　　水泵并聯運行時，流量有所衰減；當并聯臺數超過三臺時，衰減尤為厲害。故建議：

　　1、選用多臺水泵時，要考慮流量的衰減，一般附加5％～10％的余量。

　　2、大中型工程應分別設置冷、熱水循環泵。

　　一般冷凍水泵和冷卻水泵的臺數應和制冷主機一一對應，并考慮一臺備用。補水泵一般按照一用一備的原則選取，以保證系統可靠的補水。

　　五、水泵流量的計算：

　　1、冷凍水冷卻水泵流量計算公式：

　　L（m3/h)=Q(kW)×(1.15～1.2)/(5℃×1.163)

　　式中：

　　Q——制冷主機的制冷量，kW；

　　L——冷凍冷卻水泵的流量，m3/h。

　　2、補給水泵的流量：

　　正常補給水量為系統循環水量的1％～2％，但是選擇補給水泵時，補給水泵的流量除應滿足上述水系統的正常補水量外，還應考慮發生事故時所增加的補給水量，因此，補給水泵的流量通常不小于正常補水量的四倍。補給水箱的有效容積可按1～1.5h的正常補水量考慮。

　　六、水泵揚程的確定：

　　1、冷凍水泵揚程的組成：

　（1）、制冷機組蒸發器水阻力：一般為5～7mH2O；
（2）、末端設備（空氣處理機組、風機盤管等）表冷器或蒸發器水阻力：一般為5～7mH2O （具體值可參看產品樣本）；
（3）、回水過濾器，二通調節閥等的阻力：一般為3～5mH2O；
（4）、分水器、集水器水阻力：一般一個為3mH2O ；
（5）、制冷系統水管路沿程阻力和局部阻力損失：一般為7～10mH2O；
綜上所述，冷凍水泵揚程為26～35mH2O，一般為32～36mH2O。
2、冷卻水泵揚程的組成：
（1）、制冷機組冷凝器水阻力：一般為5～7mH2O；
（2）、冷卻塔噴頭噴水壓力：一般為2～3mH2O；
（3）、冷卻塔（開式冷卻塔）接水盤到噴嘴的高差：一般為2～3mH2O；
（4）、回水過濾器，二通調節閥等的阻力：一般為3～5mH2O；
（5）、制冷系統水管路沿程阻力和局部阻力損失：一般為5～8mH2O；

　　綜上所述，冷卻水泵揚程為17～26mH2O，一般為21～25mH2O。

　　3、補水泵揚程：

　　揚程為定壓點與最高點距離+水泵吸水端和出水端阻力+3～5mH2O的富裕揚程。

　　水管路阻力計算方法：

　�。�1）、沿程阻力，水在管道內的沿程阻力：

　　Hf＝RL

　　式中：

　　Hf——水管沿程阻力，Pa；

　　R——單位長度沿程阻力，又稱比摩阻，Pa/m；

　　L——水管直管段的長度，m。

　　冷水管采用鋼管或鍍鋅管時，比摩阻R一般為100～400Pa/m，最常用的為250Pa/m。比摩阻是個和水管管徑，水流流速以及流量有關的量，可以通過比摩阻計算圖查得。

　�。�2）、局部阻力：

　　水流動時遇到彎頭、三通及其它配件時，因摩擦及渦流耗能而產生的局部阻力計算公式為：

　　Hd＝ζ×(ρ×V2/2)

　　式中：

　　ζ——局部阻力系數；

　　V——水流速，m/s。

　　（3）、水管總阻力：

　　水流動總阻力H（Pa）包括沿程阻力Hf和局部阻力Hd，即：H=Hf＋Hd。
